1、自動消防炮滅火系統組成
自動消防炮滅火系統由水池、消防泵組、管網、電動閥門、消防炮、控制裝置及電源部分等組成。
控制裝置：控制裝置包括消防炮定位器、消防炮解碼器、消防炮控制器、現場手動控制盤、消防泵控制盤、消防炮集中控制盤等部件。
消防炮定位器：安裝在消防炮炮體上，向消防控制中心提供現場的紅外視頻信號和彩色信號。
消防炮控制器：接收定位器提供的信號，發出自動、手動狀態下的滅火指令。
消防炮解碼器：接受消防控制中心的滅火指令，完成自動、手動狀態下驅動消防炮尋找著火點的命令，并將反饋信號提供給消防控制中心。
消防炮集中控制盤：通過鍵盤按鈕，實現手動遠程控制功能。
消防泵控制盤：接收主機指令，啟動消防泵并接受反饋信號，同時可以手動啟動消防泵。
現場手動控制盤：通過鍵盤按鈕，現場人員操作消防炮進行滅火。
2、系統工作方式
1）自動滅火方式 ：火災探測部分的雙波段探測器或光截面探測器報警后，由具有較高空間定位精度的雙波段火災探測器對著火點位置進行定位，信息處理主機處理后將信號通知給自動消防水炮，驅動自動消防水炮進行空間掃描鎖定著火點，并將自動消防水炮自動指向火源點，延遲數秒后自動啟動消防水泵，自動開啟消防電動蝶閥進行噴射滅火。前端水流指示器反饋信號及水泵房壓力繼電器的開啟信號均在控制室操作臺上的顯示。主機結束警報時，自動（或者手動，手動優先）關閉消防水泵及消防電動蝶閥。
2）控制室手動滅火方式：消防控制中心接收到火災報警系統的火警信號后，消防控制中心值班人員在消防控制室通過系統強行切換過來的彩色視頻圖像進一步確認，值班人員通過操作消防炮集中控制盤，調整消防炮對準著火點，啟動消防水泵和開啟電動閥門，實施噴水滅火。
3）現場手動滅火方式：現場人員發現著火點后，操作相應的消防炮下方現場手動控制盤，直接調整消防炮對準著火點，啟動消防水泵和開啟電動閥門，實施噴水滅火，同時將報警信號傳到消防控制中心。

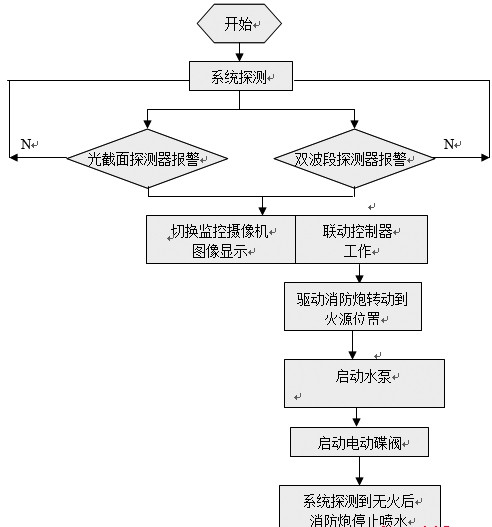

3、自動消防炮滅火系統工作流程
火災自動報警設備點擊瀏覽下一頁
4、水炮滅火系統安裝：
1）火災探測器的安裝
探測器的保護范圍（可視視角）內，不應有遮擋物。探測器宜水平安裝，當必須傾斜安裝時，傾斜角不應大于45℃。
2）在安裝自動消防炮前,供水管網應完成水壓強度和嚴密性試驗,同時完成管網沖洗；
3）自動消防炮距墻距離應不妨礙自動消防炮轉動；
4）短立管應固定牢固，自動消防炮入口法蘭下10 cm處設固定點；
5）電動閥、水流指示器、閘閥水平安裝；
6）在消防水炮的掃描范圍內應無障礙物影響消防水炮的動作和運行；
7）消防水炮的現場控制盤應安裝于方便操作的位置，且在操作現場控制盤時，應能夠清楚的觀察到數控消防水炮的運動方向和停留位置；
8）消防水炮的連接線纜應綁扎成束，且固定牢靠。在消防水炮掃描火源時，不會(huì )脫落或影響消防水炮的移動。
5、注意事項
1）系統的供電應采取220V、50Hz的單相電源，并應配置穩壓電源裝置（優先選用不間斷電源）。
2）在環境干擾較大的場所，當采用普通視頻同軸電纜無法滿足要求時，應考慮采用平衡傳輸方式或光纖傳輸方式。
3）圖像型火災探測器應引專線經隔離變壓器統一供電；遠端探測器可就近供電，但設備應設置電源開關、熔斷器和穩壓等保護裝置。
4）系統接地是抑制干擾的重要措施，當發現系統產生不明故障和誤報火警時，首先考慮的是系統接地是否良好，系統接地屬抗干擾性接地，接地電阻應小于4歐姆。
5）不允許將系統接地與保護接地或電源中性線連接在一起，否則，有可能造成系統中設備的永久損壞。
6）根據設計要求，本系統采用控制器單點接地方式，施工中應將系統中控制器的接地點連接在同一點，由這一連接點接入屏蔽地線連接端，除此之外，本系統中的總線、遠程通訊線、廣播對講線等均不得與任何形式的地線或中性線連接，以防止設備的誤動作。
7）根據現場的實際情況和特點對消防炮安裝人員進行交底，安裝人員核對圖紙給設備定位，明確線路走向，標高要求及線路在不同部位的安裝方式，墻面與頂面配管的結合方式，設備接線安裝標高尺寸和固定方式等。
